오링과 백업링

 오링은 폭 넓은 분야에서 고정 및 운동용으로 사용되며 효율과 경제성 측면에서 가장 많이 이용되는 기본적인 씰링 제품입니다. 때문에 적용의 형태, 압력, 온도, 유체 등 전반적인 작업 환경을 고려하여 적합한 재질을 선정하고  설계하는 것이 무엇보다 중요합니다.

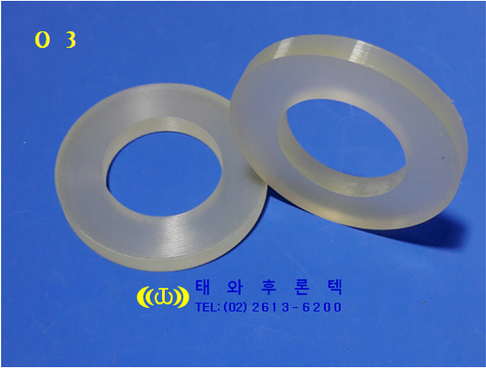

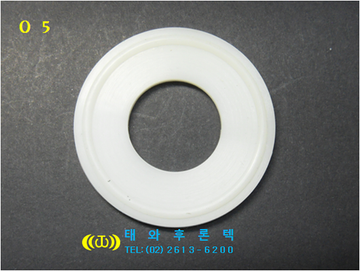

백업링은 오링을 사용할 때 유체압력이 지나치게 높거나, 틈새가 너무 클 경우 발생하는 파손을 방지하며 오링의 수명을 늘려줍니다.

장 점
  • 저렴한 가격

  • 다양한 규격

  • 홈의 설계, 가공, 조립 용이

  • 사용 매체에 따른 다양한 재질 선정 가능

  • ​보수가 용이함

특 징

▶  온도 : 재질 특성에 따라 -60℃ ~ 316℃

​▶  재질 : NBR, EPDM, Viton, Silicone, PTFE 등

▶  압력 & 속도에 따른 백업링 적용 기준

      - 압력 : 고정용 100 bar 이상 / 운동용 50 bar 이상

      - 속도 : 최대 0.5m/s

적용분야

적용분야에 따라 고정용(축/반경 방향), 운동용(왕복, 회전, 진동용)

외에도 와이퍼, 버퍼, 드라이빙 벨트, 프레스, 굴삭기, 농기계, 유압밸브, 공작기계, 사출기 등 다양한 용도로 사용
